- Разработка проекта под конкретное помещение для максимального использования площади;
- Полки стеллажа регулируются по высоте с шагом 25 мм.;
- Возможна установка полочных разделителей;
- Нагрузка на одну полку — до 100 кг;
- Толщина металла стоек от 0,8 мм до 1,0 мм, полок от 0,8 мм до 1,0 мм;
- Все элементы стеллажа окрашены порошковой краской. Цвет светло-серый RAL 7035.;
- Возможно покрытие любым цветом по каталогу RAL.
| Параметр | Значение | Шаг |
|---|---|---|
| Высота стоек, мм | от 1700 до 2500 | 50 мм |
| Ширина стоек, мм | от 250 до 400 | 50 мм |
| Длина полок, мм | от 700 до 1250 | 50 мм |
| Глубина полок, мм | от 250 до 400 | 50 мм |
Стеллаж состоит из следующих элементов:
РЕЛЬСОВЫЙ ПУТЬ И КОЛЁСА

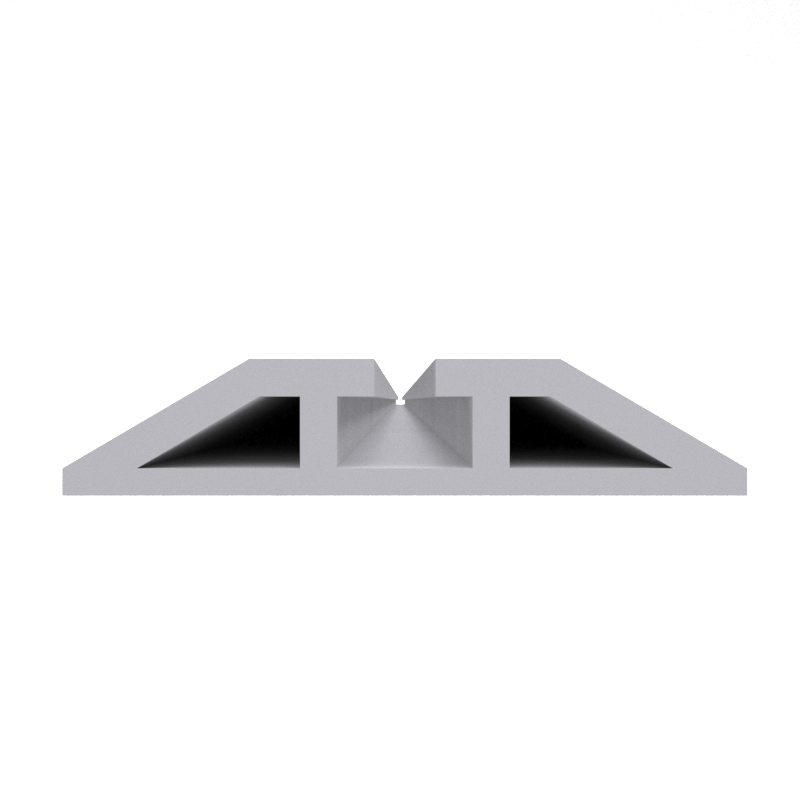

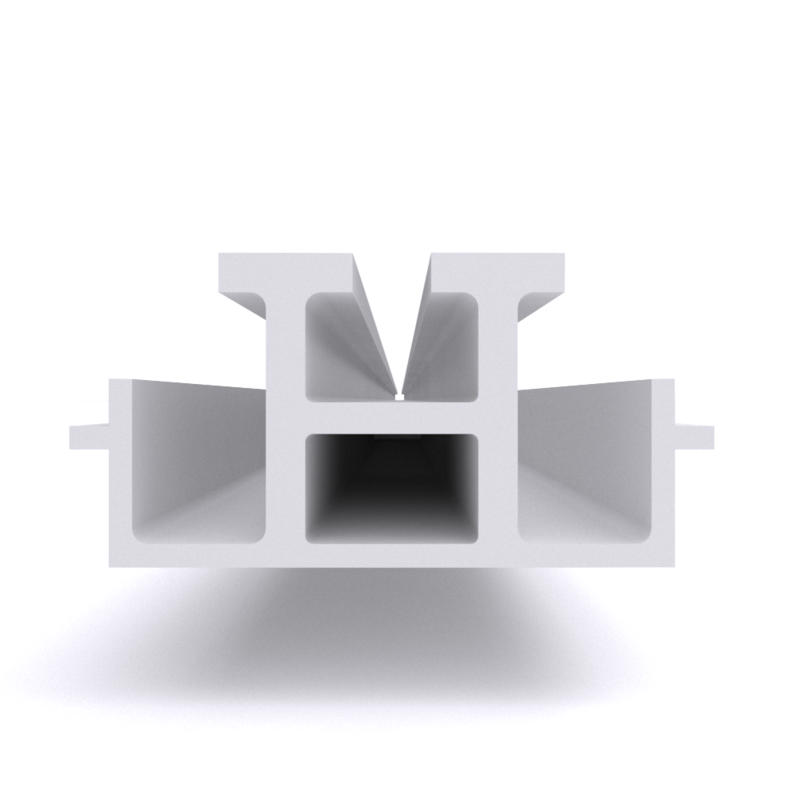

Рельсовый путь представляет собой алюминиевый рельс с упрочненной рабочей поверхностью. Ширина рельсового пути 100 мм, высота 20 мм. Рельсовые направляющие нивелируются при помощи специальных металлических подкладок. Рельсы стыкуются между собой с помощью специальных соединительных элементов с установкой декоративных заглушек. Рельсы имеют пазы для установки антиопрокидывающих механизмов мобильного основания. Рельсы устанавливаются под каждой стойкой. Колеса мобильного основания изготовлены из сплава цветных металлов. Все колеса мобильного основания имеют центральную реборду.

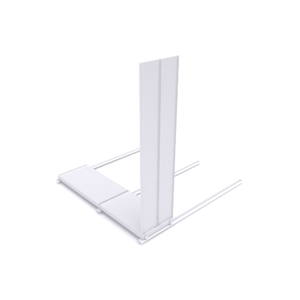

МОБИЛЬНОЕ ОСНОВАНИЕ
- Конструкция мобильной базы
Мобильное основание обеспечивает плавность хода и достаточную жесткость конструкции. Мобильное основание имеет карданную передачу по всей длине основания, обеспечивая равномерную передачу крутящего момента от привода на все ведущие колеса до конца мобильного основания. Материал мобильного основания – сталь. Под каждой боковой стойкой устанавливаются каретки с колесами и рельсами. Таким образом, каждая двухсторонняя секция опирается на пару рельс для обеспечения минимальной нагрузки на перекрытия здания. Мобильное основание имеет антиопрокидывающее устройство, постоянно находящееся в зацеплении с рельсовой системой и препятствующее возможному наклону и падению систем хранения. Конструкции мобильного основания и каркаса разборная для обеспечения возможности модернизации архива (переноса в другое помещение) с использованием в новых схемах монтажа 100% деталей ранее установленных систем. Высота мобильного основания с учетом рельсового пути 100 мм.
КАРКАС ПЕРЕДВИЖНОЙ СИСТЕМЫ ХРАНЕНИЯ
- Тип передвижной системы

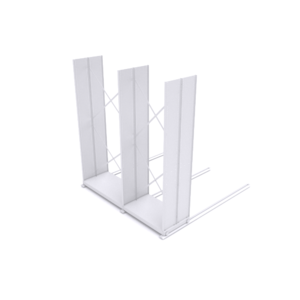

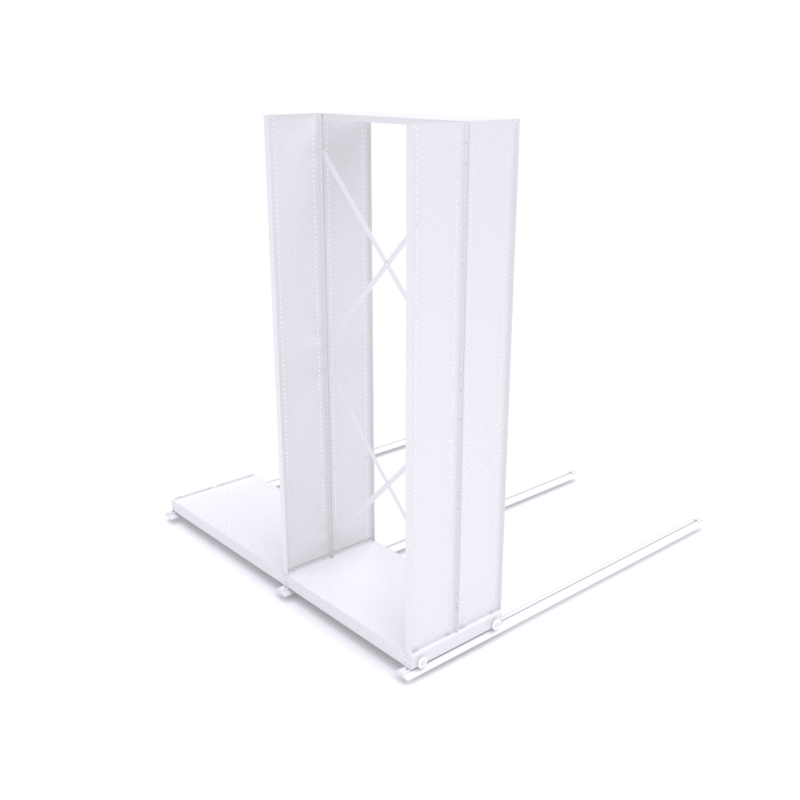

Двухсторонний, со сплошными стойками, съемными полками. Стойки соединяются диагональными растяжками для обеспечения жесткости конструкции каркаса и крепятся внизу к деталям мобильного основания. Крестовины жесткости скрепляются по центру винтом с гайкой. Глубина секции не превышает глубину полки более чем на 30 мм.
- Полки
Полки устанавливаются на специальные быстросъемные клипсы. Полки выдерживают равномерную нагрузку 100 кг без изменения геометрических форм (прогиба, деформации и т.д.). Возможна установка центрального ребра жесткости. Верхняя не рабочая полка для защиты документов от естественной пыли, увеличения жесткости конструкций, придания эстетичного внешнего вида. Материал полок – металл, холоднокатаная сталь.
- Стойки
Стойки сплошные по всей высоте имеют перфорацию для установки полок. Конструкция стойки препятствует падению документов между соседними секциями и в боковой проход. Стойки и полки образовывают ячейки хранения, закрытые с боков, сверху и снизу для уменьшения попадания пыли на хранимую документацию. Сечение стойки «I» - образное.
- Лицевая панель
Спереди мобильная архивная система закрыта лицевыми панелями. Лицевая панель цельная, состоит из одной части. Лицевые панели крепятся к стойкам. В нижней лицевой панели отверстия для монтажа замков блокировки доступа к архиву и механизма управления архивом (далее приводной штурвал). Лицевые панели закрывают фасад архивов по всей высоте от низа основания до верхней части стойки. Материал панели – сталь, толщиной 0,8 мм.
ПРИВОД ПЕРЕДВИЖЕНИЯ
- Привод передвижения

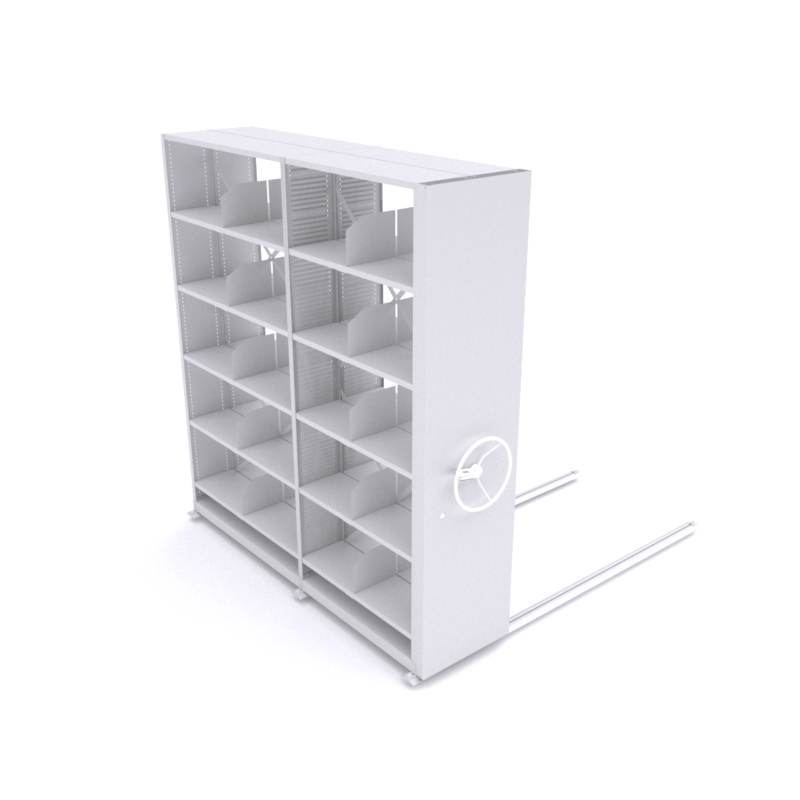

Привод ручной механический с редуктором, оборудован запирающим механизмом. Передвижение мобильного архива производиться эргономичным штурвалом диаметром 360 мм со складной рукояткой, позволяющей экономить пространство основного (рабочего) прохода. Длина складной ручки в разложенном состоянии –115 мм. Вращение по часовой стрелке - перемещение вправо, вращение против часовой стрелки - перемещение влево. Для перемещения мобильного архива с полезной нагрузкой 5000 кг усилие на рукоятку (откидная рукоятка) привода 2,5 кг.
